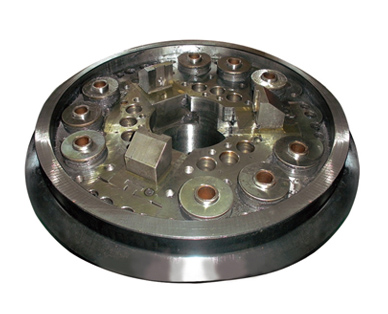

雙頭摩擦焊卡盤也是楔式結構，但和其他的楔式動力卡盤不太一樣。它中間的滑座通過過渡盤固定在機床主軸上，是沒有軸向運動的，而在滑座外面的殼體是有軸向運動的，滑塊固定在殼體上，滑塊上有楔面，和滑塊II上的楔槽相互配合，通過滑塊和滑塊II可以把軸向運動轉化為徑向運動。

卡盤的夾緊和松開是通過安裝在滑塊上的九組碟形簧的伸縮來實現，卡盤夾緊時，碟形簧處于伸展?fàn)顟B(tài)，推動殼體向后運動，殼體上的滑塊帶動滑塊II在滑座的槽中做徑向（向著軸線方向）運動，實現夾緊，而卡盤的松開是靠著機床上的一圈小油缸，推動殼體向前運動，使碟形簧壓縮，殼體上的滑塊帶動滑塊II在滑座的槽中做徑向（偏離著軸線方向）運動，實現松開，這種卡盤夾緊力大，且穩定，可以根據碟形簧的組數來調整夾緊力的大小。
